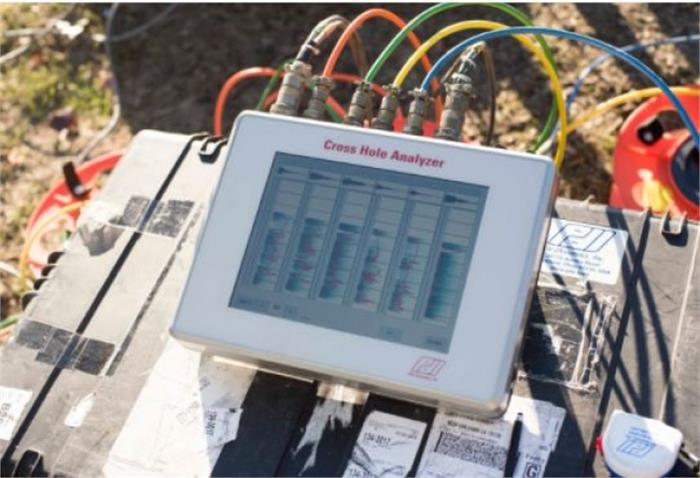

MÁY SIÊU ÂM CỌC KHOAN NHỒI - CHAMP
Hãng Sản xuất: Pile Dynamics Inc. - Mỹ
Ứng dụng: Đánh giá độ không đồng nhất của cọc bằng sóng siêu âm.
Đặc tính kĩ thuật:
- Màn hình cảm ứng (touch screen ) độ phân giải cao
- Tốc độ quét: 60 scans/s (tốc độ kéo đến1.5 m/s)
- Độ chính xác: 2μs, 1μs, 0.5μs
- Tự chọn và điều chỉnh mức độ khuyếch đại (gain), ngưỡng (trigger) hoặc công suất phát.
Thiết bị bị kiểm tra cọc nhồi bằng sóng siêu âm với độ phân giải cao cho các loại cọc có đường kính và chiều dài bất kỳ.
Thiết bị có thể phát hiện và đánh giá:
- Vết nứt
- Các vật lạ
- Rỗ và rỗng
- Ngưng kết bê tông
- Phát hiện các dị thường nhỏ tới 10 cm (độ phân giải phụ thuộc vào điều kiện thử)
- Xác định chính xác độ sâu của các dị thường
- Cho ảnh thời gian thực về kích thước hình dạng, vị trí của dị thường.
- Thực hiện phép kiểm tra cho từng lỗ
- Có chiều sâu lớn, có tỷ số tín hiệu/tiếng ồn cao, và thuật toán xử lý số liệu cao cấp
- Khả năng lưu giữ số liệu không hạn chế
- Thoả mãn hoàn toàn tiêu chuẩn

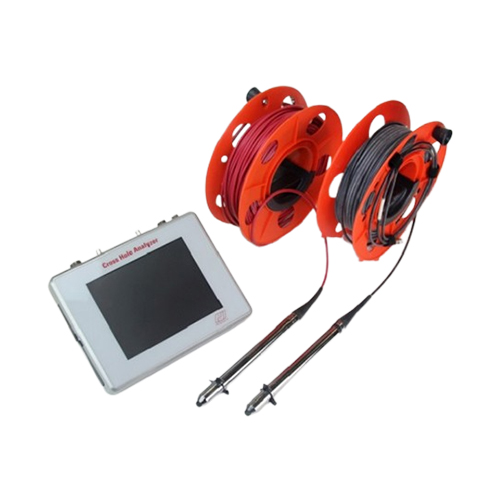

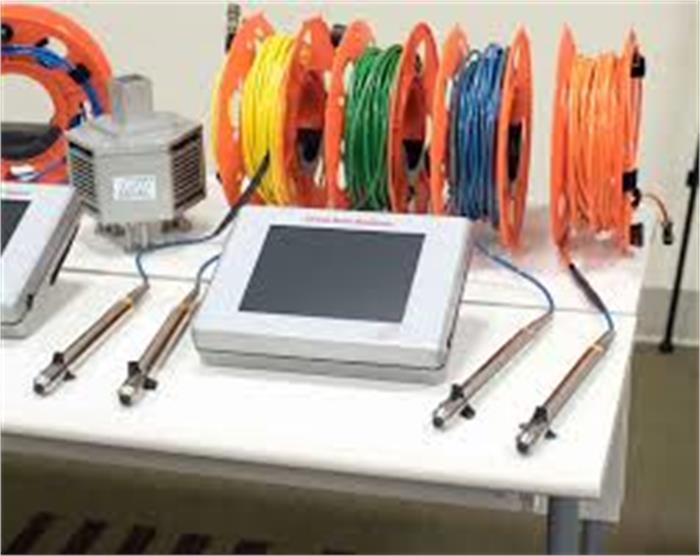

Thiết bị đồng bộ bao gồm:
- Bộ điều khiển với bộ vi xử lý pentimum chạy trên môi trường Windows , 256MB DRAM , 40 GB Hard Disk minimum, Serial, Parallel, Ethernet and USB ports
- 01 Đầu phát với 100m cáp và bộ tời
- 01 đầu thu với 100m cáp và bộ tời
- 01 cáp nguồn
- 02 Bộ đo chiều sâu
- 01 Bộ cáp cho đo chiều sâu
- 01 cáp 12V
- 01 CHA-W software
- 01 Va li vận chuyển
- 01 sách hướng dẫn dùng
Đầu thu phát: Tần số của đầu phát (tiêu chẩn): 100KHz
Điện áp phát: 600 – 800 volts có thể lựa chọn cho phù hợp với yêu cầu thực tế .
Tần số phát: 60 Hz (tối đa)
Đường kính: 25 mm
Có hệ thống đánh dấu độ sâu cho mỗi đầu dò.
